Jak zaplanować awaryjne chłodzenie magazynu lub produkcji na wypadek przestoju instalacji?

Awaria chłodzenia rzadko zaczyna się od spektakularnej usterki całej instalacji. Częściej najpierw wypada sprężarka, pompa obiegowa, sterownik albo sekcja skraplacza, a temperatura przez kilkadziesiąt minut wygląda jeszcze normalnie. To właśnie ten okres bywa najbardziej zdradliwy. Gdy alarm pojawia się dopiero przy przekroczeniu temperatury produktu lub procesu, na zorganizowanie agregatu, transportu, przewodów i zasilania może być już za późno.

Dlatego awaryjne chłodzenie trzeba zaplanować przed awarią, a nie w momencie, kiedy serwis zaczyna szukać części. Plan powinien odpowiedzieć na cztery konkretne pytania: ile mocy chłodniczej rzeczywiście trzeba zastąpić, jak długo zakład może pracować bez chłodzenia, gdzie podłączyć urządzenie zastępcze i kto ma je dostarczyć oraz uruchomić.

Najdroższym błędem jest założenie, że wystarczy zamówić chiller o tej samej mocy znamionowej co uszkodzony. Czasem potrzebna jest połowa tej mocy. Innym razem urządzenie o identycznej wartości w kW okaże się za małe, bo awaria nastąpi przy pełnej produkcji, wysokiej temperaturze zewnętrznej i konieczności szybkiego ponownego schłodzenia instalacji.

Najpierw policz czas do utraty temperatury i rzeczywiste obciążenie chłodnicze

Pierwsza liczba, którą trzeba znać, to nie moc agregatu, lecz maksymalny dopuszczalny czas bez chłodzenia. Dla linii technologicznej może wynosić kilka minut. Dla załadowanej mroźni z zamkniętymi drzwiami będzie znacznie dłuższy. Oba obiekty mogą mieć instalację o mocy 200 kW, ale wymagają zupełnie innego planu awaryjnego.

W praktyce warto podzielić odbiorniki na trzy grupy:

• P1 – odbiorniki krytyczne, których utrata chłodzenia zatrzymuje proces, zagraża produktowi albo powoduje kosztowne czyszczenie i ponowne uruchomienie instalacji;
• P2 – odbiorniki, które mogą być czasowo ograniczone, np. część magazynu, mniej istotna linia albo proces pracujący ze zmniejszoną wydajnością;
• P3 – odbiorniki możliwe do całkowitego wyłączenia podczas awarii, np. klimatyzacja części biurowej lub niekrytyczne strefy produkcyjne.

Dopiero suma P1 oraz niezbędnej części P2 powinna wyznaczać awaryjną moc chłodniczą. Nie ma ekonomicznego sensu zabezpieczać 600 kW całego zakładu, jeżeli podczas awarii można zatrzymać dwie linie i utrzymać produkcję podstawową przy 230 kW.

Trzeba też rozróżnić dwa zupełnie inne zadania: utrzymanie temperatury i schładzanie po jej wzroście. Chiller, który bez problemu utrzyma proces na poziomie 8°C, może nie być w stanie szybko odebrać ciepła nagromadzonego podczas trzygodzinnego przestoju. Jeżeli plan zakłada podłączenie urządzenia dopiero po wzroście temperatury, należy policzyć również moc potrzebną do ponownego schłodzenia instalacji i produktu.

Przy instalacji wody lodowej podstawowe obliczenie jest proste:

Q = 1,163 × przepływ × ΔT

gdzie Q to moc w kW, przepływ podaje się w m³/h, a ΔT oznacza różnicę temperatur między zasilaniem a powrotem.

Jeżeli proces potrzebuje 200 kW przy parametrach 7/12°C, czyli ΔT = 5 K, wymagany przepływ wynosi około:

200 / (1,163 × 5) = 34,4 m³/h.

Ta liczba jest równie ważna jak 200 kW. Tymczasowy agregat może mieć odpowiednią moc chłodniczą, ale jeśli pompa nie zapewni około 34 m³/h przy wymaganej wysokości podnoszenia, wymienniki w procesie nie dostaną odpowiedniego przepływu.

Trzeba więc zapisać w planie awaryjnym co najmniej:

• wymaganą moc chłodniczą w kW;
• temperaturę zasilania i powrotu;
• minimalny oraz maksymalny przepływ;
• wymagane ciśnienie lub wysokość podnoszenia pompy;
• rodzaj medium: woda, roztwór glikolu etylenowego albo propylenowego;
• stężenie glikolu;
• dopuszczalny zakres temperatur procesu;
• maksymalny czas przerwy.

W magazynie chłodniczym dochodzi jeszcze bezwładność cieplna towaru. Przykładowo 100 ton produktu o cieple właściwym około 3,7 kJ/(kg·K) magazynuje około 103 kWh energii na każdy 1°C zmiany średniej temperatury produktu. Przy dopływie netto 30 kW teoretyczny wzrost średniej temperatury o 1°C trwałby ponad trzy godziny.

To jednak tylko bilans energetyczny, a nie gwarancja bezpieczeństwa produktu. Powietrze przy drzwiach, górne warstwy regałów oraz pojedyncze palety mogą ogrzać się znacznie szybciej. Temperatura powietrza nie jest tym samym co temperatura rdzenia produktu.

W magazynie głęboko mrożonej żywności dochodzą konkretne wymagania. Dla żywności głęboko mrożonej punktem odniesienia jest –18°C lub mniej, a temperatura magazynowania powinna być rejestrowana. Urządzenia pomiarowe stosowane do takiego monitorowania podlegają wymaganiom odpowiednich norm EN, a zapisy trzeba przechowywać co najmniej przez rok.

Z praktycznego punktu widzenia oznacza to jedno: w mroźni awaryjnej nie wystarczy termometr przy agregacie. Czujniki trzeba umieścić również w miejscach, które ogrzewają się najszybciej.

Układ zastępczy trzeba zaprojektować wcześniej, łącznie z rurami, prądem i miejscem dla urządzeń

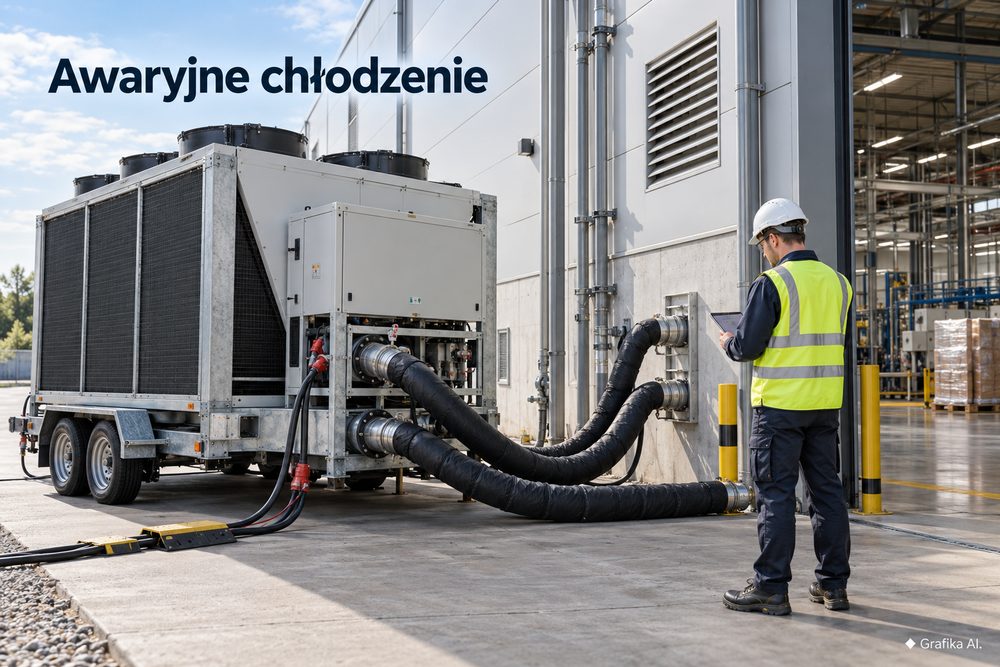

Najczęstszy scenariusz niepowodzenia wygląda tak: mobilny chiller jest dostępny, samochód przyjeżdża do zakładu, po czym okazuje się, że nie ma gdzie go ustawić albo nie ma do czego go podłączyć.

Awaryjne chłodzenie powinno mieć przygotowany punkt wpięcia do instalacji. W przypadku obiegu wody lodowej dobrze sprawdzają się odgałęzienia z zaworami odcinającymi i zakończeniami pozwalającymi szybko podłączyć elastyczne przewody. Zaślepione króćce ukryte nad instalacją technologiczną, do których dostęp wymaga rusztowania i zatrzymania pół hali, nie są realnym przyłączem awaryjnym.

Trzeba ustalić:

• średnicę przyłączy;
• typ złączy;
• dopuszczalną długość przewodów;
• miejsce odpowietrzania i napełniania układu;
• sposób separacji uszkodzonej maszyny;
• miejsce ustawienia pomp tymczasowych;
• sposób spuszczenia medium po zakończeniu akcji.

Przewody są częstym wąskim gardłem. Kilkadziesiąt metrów zbyt małego węża oznacza duży spadek ciśnienia i ograniczenie przepływu. Efekt jest irytująco typowy: chiller pokazuje prawidłową temperaturę na wyjściu, ale proces nadal się przegrzewa, bo przez wymiennik płynie za mało wody.

Drugi problem to zasilanie elektryczne. W Polsce przemysłowy sprzęt tymczasowy najczęściej pracuje z sieci trójfazowej 400 V/50 Hz, ale przed zamówieniem trzeba sprawdzić tabliczkę konkretnego urządzenia.

Jeżeli chiller dostarcza 100 kW chłodu, nie oznacza to poboru 100 kW energii elektrycznej. Przy umiarkowanych temperaturach wody typowy pobór może wynosić kilkadziesiąt kilowatów, ale przy pracy niskotemperaturowej sprawność gwałtownie spada. Do tego dochodzą pompy, wentylatory, nagrzewnice karteru oraz prądy rozruchowe.

Dlatego w dokumentacji awaryjnej powinny znaleźć się:

moc elektryczna urządzenia, maksymalny prąd, zabezpieczenie, przekrój przewodu, rodzaj przyłącza oraz długość trasy kablowej.

Jeżeli rezerwy mocy w zakładzie są niewystarczające, trzeba uwzględnić agregat prądotwórczy. W polskich cennikach wynajmu w 2026 r. agregat około 100 kVA kosztuje orientacyjnie od około 1700–2500 zł netto tygodniowo, ale sama stawka najmu jest tylko częścią rachunku. Dochodzą transport, paliwo, kable, rozdzielnica i często opłata za motogodziny.

Przy urządzeniach pracujących całodobowo koszt paliwa szybko staje się większym problemem niż cena wynajmu generatora.

Kolejny punkt to lokalizacja. Chiller chłodzony powietrzem wyrzuca na zewnątrz ciepło odebrane z procesu plus energię zużytą przez sprężarki. Ustawienie go w zamkniętej wiacie, wąskim dziedzińcu albo tuż przy ścianie może doprowadzić do recyrkulacji gorącego powietrza. Wtedy wydajność maleje dokładnie wtedy, gdy urządzenie jest najbardziej potrzebne.

Przed awarią trzeba więc wyznaczyć plac:

• z dojazdem samochodu ciężarowego;
• o odpowiedniej nośności;
• umożliwiający przepływ dużej ilości powietrza;
• znajdujący się w rozsądnej odległości od punktów hydraulicznych i elektrycznych;
• nieblokujący dróg pożarowych i bram;
• zapewniający dostęp serwisu również nocą.

W zakładach, w których nie da się łatwo wpiąć urządzenia w istniejący układ, czasem prostsze jest zabezpieczenie samego produktu zamiast całej instalacji. Mobilna komora chłodnicza lub mroźnicza może przejąć krytyczne surowce, półprodukty albo gotowe wyroby. Na rynku dostępne są moduły mieszczące od kilkunastu do ponad 50 europalet i pracujące w szerokim zakresie temperatur.

Takie rozwiązanie ma jednak słaby punkt: logistykę. Przełożenie 40 palet z automatycznego magazynu do zewnętrznego kontenera wymaga czasu, ludzi, wózków i wolnej rampy. Jeżeli tego czasu nie ma, sama dostępność komory niewiele zmienia.

Umowa awaryjna powinna określać czas reakcji, sprzęt zastępczy i pełny koszt uruchomienia

Telefon do wypożyczalni wykonany dopiero po awarii jest planem tylko z nazwy. Latem, podczas fali upałów, kilka firm w jednym regionie może jednocześnie szukać urządzeń o mocy 100–300 kW. Dostępność floty staje się wtedy ważniejsza niż katalog producenta.

Najbezpieczniejszy wariant to wcześniejsze wykonanie wizji lokalnej i przygotowanie karty awaryjnego chłodzenia, którą można wysłać dostawcy bez dodatkowych pomiarów.

Powinna zawierać przynajmniej:

1. wymaganą moc chłodniczą;
2. temperatury zasilania i powrotu;
3. przepływ medium;
4. rodzaj i stężenie glikolu;
5. rodzaj przyłączy;
6. wymagane pompy;
7. parametry zasilania elektrycznego;
8. długość przewodów i kabli;
9. zdjęcia punktów podłączenia;
10. plan dojazdu i ustawienia sprzętu;
11. numer osoby mogącej wpuścić ekipę na teren zakładu przez całą dobę;
12. wymagany czas rozpoczęcia pracy urządzenia od momentu zgłoszenia.

Warto rozdzielić czas dostawy od czasu osiągnięcia pełnej wydajności. Dostawca może deklarować urządzenie „w ciągu 24 godzin”, ale ciężarówka stojąca na placu po 24 godzinach nie chłodzi jeszcze produkcji. Trzeba doliczyć rozładunek, rozwinięcie przewodów, napełnienie instalacji, odpowietrzenie, podłączenie elektryczne, test zabezpieczeń i stabilizację parametrów.

Jeżeli proces wytrzymuje maksymalnie cztery godziny bez chłodzenia, dostawa urządzenia następnego dnia nie jest zabezpieczeniem. W takim przypadku trzeba zastosować inne rozwiązanie: urządzenie rezerwowe na miejscu, układ N+1 albo możliwość natychmiastowego ograniczenia procesu do mocy dostępnej z działającej części instalacji.

Przy konfiguracji N+1 warto uważać na pozorną redundancję. Trzy urządzenia po 100 kW zabezpieczają obciążenie 200 kW w układzie N+1, ponieważ po awarii jednego nadal pozostają dwie jednostki. Dwa agregaty po 100 kW pracujące stale przy obciążeniu 190 kW nie są układem N+1. Po utracie jednego zostaje zaledwie 100 kW.

Koszty również trzeba liczyć jako pakiet.

W europejskich ofertach wynajmu z 2026 r. tymczasowe chłodzenie około 100 kW pojawia się orientacyjnie w granicach około 1000–2400 euro za tydzień, zależnie od typu urządzenia, czasu najmu i zakresu usługi. Przy większych mocach, niskich temperaturach albo bardzo krótkim kontrakcie stawki rosną.

Do samego urządzenia trzeba doliczyć:

• transport w obie strony;
• pompę;
• przewody hydrauliczne;
• przewody i rozdzielnię elektryczną;
• glikol;
• montaż;
• uruchomienie;
• pracę serwisu poza standardowymi godzinami;
• agregat prądotwórczy, jeśli jest potrzebny;
• paliwo;
• demontaż.

Tani agregat oddalony o 300 km może finalnie kosztować więcej niż droższy sprzęt dostępny lokalnie, szczególnie przy awarii w weekend.

Przy chłodniach mobilnych trzeba sprawdzić jeszcze minimalny okres najmu. Na rynku funkcjonują zarówno kontrakty liczone w dniach lub tygodniach, jak i rozwiązania przeznaczone głównie do projektów kilkumiesięcznych. Przykładowo niektóre przemysłowe systemy kontenerowe oferowane są przy najmie rozpoczynającym się od około trzech miesięcy. Nie należy zakładać, że urządzenie opisane jako „do wynajęcia” da się wynająć na dwa dni.

W branży spożywczej i farmaceutycznej sama zdolność do uzyskania odpowiedniej temperatury również nie wystarcza. Potrzebny jest ciągły zapis temperatury, alarmowanie oraz możliwość wyeksportowania historii parametrów. W farmacji warunki trzeba odnosić do wymagań konkretnego produktu i procedur GDP; nie wolno automatycznie zakładać, że każdy produkt leczniczy wymaga zakresu 2–8°C.

Przy dłuższym najmie warto sprawdzić także zastosowany czynnik chłodniczy. Obowiązujące w UE rozporządzenie 2024/573 stopniowo ogranicza stosowanie czynników o wysokim współczynniku GWP. Od 2027 r. wchodzą kolejne ograniczenia dotyczące wprowadzania na rynek nowych chillerów stacjonarnych, między innymi urządzeń powyżej 12 kW wykorzystujących część czynników o GWP 750 lub wyższym. Ma to praktyczne znaczenie przy kontraktach wieloletnich oraz ocenie przyszłej dostępności serwisu i czynnika.

Nie ma sensu budować planu awaryjnego wokół urządzenia, które teoretycznie istnieje w katalogu, lecz w razie awarii może wymagać trudno dostępnego czynnika albo specjalistycznego serwisu z innego kraju.

Dobrym testem gotowości jest próbne uruchomienie procedury bez faktycznej awarii. Nie musi oznaczać wynajmowania dużego chillera na cały tydzień. Wystarczy przejść trasę przewodów, potwierdzić dostęp do rozdzielni, sprawdzić zawory, złącza, wymiary bramy i aktualność numerów telefonów.

W praktyce właśnie podczas takiego testu wychodzą najbardziej banalne problemy: zawór, którego nie da się zamknąć, brak zaślepki, szlaban blokujący zestaw ciężarowy albo kabel wymagający przeprowadzenia przez drogę wewnętrzną.

FAQ – awaryjne chłodzenie magazynu i produkcji

Czy agregat awaryjny powinien mieć taką samą moc jak podstawowy?
Nie. Powinien pokrywać rzeczywiste obciążenie odbiorników, które muszą działać podczas awarii. Jeśli zakład ma chiller 500 kW, ale po odłączeniu części procesów potrzebuje tylko 280 kW, zabezpieczanie pełnych 500 kW zwiększa koszt bez uzasadnienia. Trzeba jednak osobno uwzględnić moc potrzebną do ponownego schłodzenia układu po wzroście temperatury.

Jak długo magazyn chłodniczy może wytrzymać bez aktywnego chłodzenia?
Nie istnieje jedna bezpieczna wartość. Zależy to od temperatury zewnętrznej, izolacji, ilości i temperatury produktu, częstotliwości otwierania drzwi, powierzchni przegród oraz dopływu ciepła z urządzeń. Czas powinien zostać wyznaczony na podstawie bilansu cieplnego i zweryfikowany pomiarami temperatury w rzeczywistym magazynie.

Czy do awaryjnego chillera zawsze potrzebny jest agregat prądotwórczy?
Nie. Jeśli zakład ma odpowiednią rezerwę mocy i przygotowane przyłącze, zasilanie z sieci jest prostsze i tańsze. Generator jest potrzebny wtedy, gdy awaria dotyczy również zasilania albo instalacja elektryczna nie ma rezerwy wystarczającej dla urządzeń tymczasowych.

Czy można polegać wyłącznie na przewiezieniu towaru do innej chłodni?
Tylko wtedy, gdy wcześniej sprawdzono dostępność przestrzeni, transport, czas załadunku oraz dopuszczalny czas przebywania produktu poza wymaganymi warunkami. Przewiezienie kilkudziesięciu czy kilkuset palet w środku nocy nie jest szybką procedurą, jeśli dopiero wtedy zaczyna się szukać przewoźnika i wolnego magazynu.

Jak często aktualizować plan awaryjnego chłodzenia?
Po każdej istotnej zmianie procesu, mocy produkcyjnej, instalacji elektrycznej albo chłodniczej. Nawet bez zmian technicznych warto przeglądać go przynajmniej raz w roku. Numery telefonów, dostępność urządzeń, przyłącza i osoby odpowiedzialne starzeją się szybciej niż dokumentacja techniczna.

Pierwszym działaniem nie powinno być więc szukanie wypożyczalni. Najpierw zmierz rzeczywiste obciążenie chłodnicze i ustal maksymalny dopuszczalny czas bez chłodzenia dla odbiorników P1. Następnie sprawdź, czy zakład ma fizyczne punkty przyłączenia urządzenia zastępczego oraz wystarczające zasilanie. Jeśli nie ma przygotowanych króćców, zaworów i przyłącza elektrycznego, to właśnie ten błąd trzeba usunąć w pierwszej kolejności — najlepszy mobilny chiller nie pomoże, jeśli po dostawie przez kilka godzin nie będzie go do czego podłączyć.
