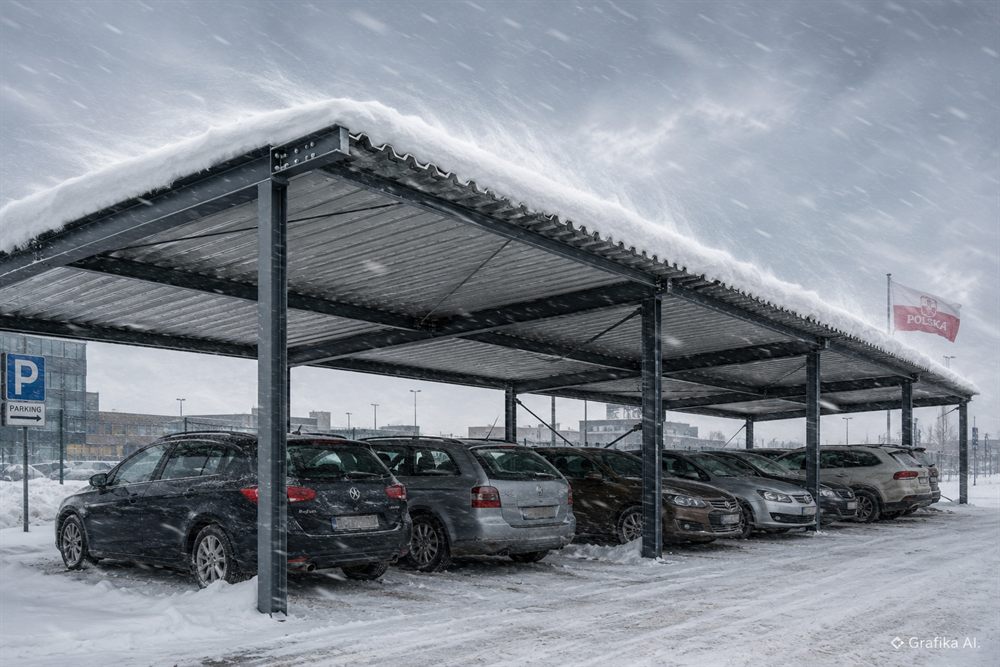

Jak obciążenie śniegiem i wiatrem wpływa na projekt stalowego zadaszenia parkingowego

Stalowe zadaszenie parkingowe może wyglądać lekko, ale nie jest lekką konstrukcją w sensie projektowym. Kilkanaście centymetrów mokrego śniegu potrafi obciążyć każdy metr kwadratowy dachu masą przekraczającą 100 kg, a porywisty wiatr działa jednocześnie na pokrycie, rygle, słupy, kotwy i fundamenty. Co gorsza, oba oddziaływania nie rozkładają się równomiernie.

Najwięcej błędów pojawia się wtedy, gdy projekt zaczyna się od wyboru przekroju słupa albo atrakcyjnego kształtu dachu. Prawidłowa kolejność jest odwrotna: najpierw ustala się lokalizację, geometrię, warunki terenowe i schemat pracy konstrukcji, następnie wyznacza obciążenia, a dopiero później dobiera profile, połączenia oraz fundamenty.

Śnieg obciąża dach inaczej, niż sugeruje jego grubość

Projektant nie przyjmuje obciążenia śniegiem na podstawie średniej liczby dni ze śniegiem ani obserwacji z ostatniej zimy. Podstawą jest PN-EN 1991-1-3 wraz z polskim załącznikiem krajowym, który dzieli Polskę na pięć stref obciążenia śniegiem.

Charakterystyczne obciążenie dachu wyznacza się ze wzoru:

s = μᵢ × Cₑ × Cₜ × sₖ

gdzie:

• sₖ oznacza charakterystyczne obciążenie śniegiem gruntu właściwe dla lokalizacji i wysokości nad poziomem morza,
• μᵢ jest współczynnikiem kształtu dachu,
• Cₑ uwzględnia ekspozycję obiektu na wiatr,
• Cₜ uwzględnia warunki termiczne dachu.

W praktyce 1,0 kN/m² odpowiada ciężarowi około 102 kg na metr kwadratowy. Jeżeli obliczeniowe obciążenie połaci wynosi 1,2 kN/m², dach o powierzchni 100 m² musi przenieść około 12 ton rozłożonego ciężaru — jeszcze przed uwzględnieniem ciężaru blachy, płatwi, instalacji i współczynników bezpieczeństwa.

Różnice między regionami są duże. W niższych strefach bazowa wartość obciążenia gruntu może zaczynać się w okolicy 0,7–0,9 kN/m², natomiast na terenach górskich przekracza 2,0 kN/m² i rośnie wraz z wysokością. Nie wolno więc kopiować konstrukcji zaprojektowanej dla Poznania i stawiać jej bez ponownych obliczeń w Zakopanem, Krynicy-Zdroju czy rejonie Kotliny Kłodzkiej. Ten sam moduł zadaszenia może tam wymagać większych profili, gęstszego rozstawu płatwi, dodatkowych stężeń oraz znacznie cięższych fundamentów.

Sam spadek połaci nie rozwiązuje problemu. Dla typowych dachów jedno- i dwuspadowych o nachyleniu do około 30° współczynnik kształtu często nie zmniejsza obciążenia śniegiem. Dopiero większy kąt może ograniczyć jego zaleganie, a przy bardzo stromych połaciach śnieg teoretycznie łatwiej się zsuwa. W realnym zadaszeniu proces blokują jednak:

• śniegołapy i wystające obróbki,
• chropowate lub skorodowane pokrycie,
• panele fotowoltaiczne oraz ich wsporniki,
• rynny znajdujące się przy dolnej krawędzi,
• różnice temperatury pomiędzy fragmentami połaci,
• sąsiednie budynki i attyki.

Najgroźniejsze nie zawsze jest równomierne pokrycie dachu. Często decyduje worek śnieżny, czyli lokalna zaspa powstająca za wyższą ścianą, przy uskoku, obok attyki albo na styku zadaszeń o różnych wysokościach. Konstrukcja może bez problemu przenosić metr równomiernego, lekkiego śniegu, a zostać przeciążona przez znacznie mniejszą, lecz skupioną zaspę przy jednym rzędzie słupów.

Szczególnej kontroli wymagają zadaszenia:

• dostawione do wyższego budynku,
• ustawione w szeregu, gdzie śnieg może być przerzucany z jednej połaci na drugą,
• wyposażone w instalację fotowoltaiczną,
• zakończone attyką lub wysoką belką krawędziową,
• mające kosze dachowe albo miejsca utrudnionego odpływu wody.

Mokry śnieg jest niewdzięczny również podczas eksploatacji. Warstwa o grubości 20 cm nie ma stałego ciężaru: świeży puch może ważyć kilkadziesiąt kilogramów na metr kwadratowy, a mokry, zagęszczony śnieg kilkukrotnie więcej. Dlatego instrukcja typu „odśnieżać po przekroczeniu 30 cm” jest technicznie słaba, jeżeli nie określa rodzaju śniegu i dopuszczalnego obciążenia połaci.

Wiatr sprawdza przede wszystkim krawędzie, kotwy i fundamenty

Śnieg zazwyczaj dociska zadaszenie do podłoża. Wiatr potrafi zrobić coś odwrotnego: unieść pokrycie lub całą konstrukcję, obrócić ją wokół podstawy słupów i wyrwać kotwy z fundamentu. W przypadku otwartej wiaty parkingowej nie można analizować wyłącznie nacisku na górną powierzchnię dachu. Powietrze przepływa pod zadaszeniem, dlatego na dolnej stronie połaci powstaje ciśnienie wewnętrzne, które może zwiększać ssanie.

Obciążenie wiatrem wyznacza się zgodnie z PN-EN 1991-1-4. Znaczenie mają między innymi:

• strefa wiatrowa,
• wysokość nad poziomem morza,
• wysokość zadaszenia,
• kategoria terenu,
• kierunek napływu powietrza,
• kształt i nachylenie połaci,
• stopień otwarcia boków,
• współczynniki ciśnienia zewnętrznego i wewnętrznego.

Dwie identyczne wiaty ustawione kilka kilometrów od siebie mogą wymagać innych rozwiązań. Obiekt w zwartej zabudowie miejskiej pracuje inaczej niż zadaszenie przy centrum logistycznym na otwartym polu. Jeszcze trudniejsze warunki występują na skarpie, w pobliżu grzbietu wzniesienia, przy wybrzeżu lub w korytarzu utworzonym przez długie budynki.

W projektowaniu używa się kategorii terenu opisujących jego szorstkość. Otwarta przestrzeń bez większych przeszkód pozwala wiatrowi rozwinąć większą prędkość niż teren miejski z gęstą zabudową. Nie oznacza to jednak, że między budynkami zawsze jest bezpieczniej. Wąska przerwa może tworzyć lokalny tunel aerodynamiczny, którego uproszczony model normowy nie opisze dokładnie.

Największe ssanie pojawia się zwykle w strefach narożnych i krawędziowych dachu. To dlatego blacha może pozostać nienaruszona w środku połaci, a oderwać się przy narożniku. Rozstaw wkrętów ustalony jednakowo na całym dachu jest częstym błędem wykonawczym. Przy krawędziach mocowania zazwyczaj trzeba zagęścić, a ich nośność sprawdzić nie tylko na wyrwanie z profilu, lecz również na przeciągnięcie łba przez cienką blachę.

Wiatr wpływa na projekt całego układu:

• pokrycie musi przenieść lokalne ssanie,
• płatwie pracują na zginanie w obu kierunkach,
• rygle główne przenoszą momenty i siły poprzeczne,
• słupy są ściskane, zginane i czasem rozciągane,
• stężenia stabilizują konstrukcję w kierunku podłużnym,
• kotwy przenoszą rozciąganie i ścinanie,
• fundamenty muszą oprzeć się obrotowi, przesunięciu i wyrywaniu.

W lekkich wiatach to właśnie fundament bywa elementem decydującym. Zwiększenie profilu słupa nie pomoże, jeśli stopa fundamentowa jest zbyt mała, grunt ma niską nośność albo kotwy znajdują się zbyt blisko krawędzi betonu. Typowy zestaw czterech kotew nie jest automatycznie bezpieczny. Trzeba sprawdzić nośność stali kotwy, wyrwanie stożka betonu, rozłupanie fundamentu, docisk blachy podstawy oraz interakcję rozciągania ze ścinaniem.

Problemy pojawiają się również po późniejszym zabudowaniu boków wiaty. Reklamowa siatka, lamele, ścianka z blachy albo panel akustyczny zmieniają przepływ powietrza i powierzchnię parcia. Modyfikacja wyglądająca jak drobna praca wykończeniowa może zwiększyć siły w słupach i fundamentach. Dlatego nie należy obudowywać otwartej konstrukcji bez sprawdzenia obciążeń wiatrem.

Kombinacje obciążeń decydują o profilach, połączeniach i trwałości

Zadaszenia nie projektuje się osobno „na śnieg” i osobno „na wiatr”, wybierając później większy wynik. Oddziaływania trzeba zestawić w odpowiednich kombinacjach zgodnie z PN-EN 1990, a konstrukcję stalową sprawdzić według serii PN-EN 1993.

Analiza obejmuje przynajmniej dwa rodzaje stanów granicznych:

• stan graniczny nośności, czyli ryzyko utraty stateczności, uplastycznienia, zerwania połączenia albo zniszczenia fundamentu,
• stan graniczny użytkowalności, czyli nadmierne ugięcia, przechyły, drgania, odkształcenia pokrycia i problemy z odpływem wody.

Największy przekrój nie zawsze wynika z największej wartości pionowego obciążenia. Dla jednego elementu może decydować śnieg, dla drugiego ssanie wiatru, a dla kotew kombinacja małego obciążenia pionowego z silnym podrywaniem. Projektant powinien zbadać także układy niesymetryczne, na przykład śnieg zalegający tylko na jednej połaci albo po jednej stronie zadaszenia.

W praktyce kontroluje się między innymi:

1. Ugięcie rygli i płatwi. Zbyt wiotka konstrukcja może nie ulec zniszczeniu, ale zacznie zatrzymywać wodę. Powstaje zagłębienie, w którym gromadzi się deszcz, mokry śnieg i lód. Obciążenie zwiększa ugięcie, a ugięcie zwiększa ilość zatrzymywanej wody — to mechanizm, którego nie wolno lekceważyć przy dachach o małym spadku.
2. Stateczność elementów. Smukły profil może mieć wystarczającą nośność przekroju, a mimo to utracić stateczność przez wyboczenie lub zwichrzenie. Wynik zależy od długości wyboczeniowej, punktów podparcia i rzeczywistego sposobu połączenia z płatwiami.
3. Sztywność węzłów. Połączenie opisane jako przegubowe nie może w rzeczywistości przenosić niekontrolowanego momentu, a węzeł przyjęty jako sztywny wymaga blach, śrub i spoin zdolnych tę sztywność zapewnić. Rozbieżność między modelem a detalem warsztatowym potrafi unieważnić poprawne obliczenia.
4. Stężenie przestrzenne. Rama poprzeczna nie zapewnia automatycznie stateczności w kierunku podłużnym. Potrzebne mogą być krzyżulce dachowe, stężenia pionowe, sztywne rygle podłużne albo węzły momentowe. Usunięcie krzyżulca, bo przeszkadza w parkowaniu, bez rozwiązania zastępczego jest poważnym błędem.
5. Odprowadzenie wody i śniegu. Spadek dachu, średnice rynien, przelewy awaryjne i miejsca zrzutu śniegu muszą być uzgodnione z geometrią parkingu. Zsuwająca się masa nie może spadać na przejście, drogę manewrową ani zaparkowany samochód.
6. Zabezpieczenie antykorozyjne. Korozja zmniejsza grubość ścianek profili, osłabia blachy węzłowe i utrudnia kontrolę połączeń. Szczególnie szybko niszczeją podstawy słupów stojące w wodzie oraz elementy opryskiwane solanką z kół samochodów. Cynkowanie ogniowe daje zwykle trwalszą ochronę niż pojedyncza warstwa farby, lecz wymaga prawidłowego zaprojektowania otworów technologicznych i uwzględnienia odkształceń podczas procesu.

Nie ma jednej „standardowej” grubości słupa dla zadaszenia na dwa, dziesięć czy sto stanowisk. O wyniku decydują rozpiętość, wysięg wspornika, rozstaw ram, wysokość, kąt połaci, lokalizacja i sposób podparcia. Zwiększenie rozpiętości z 5 do 6 m nie oznacza automatycznie wzrostu masy stali o 20%. Moment zginający może wzrosnąć znacznie szybciej, a przekrój ograniczy już nie wytrzymałość materiału, lecz ugięcie lub utrata stateczności.

Podobnie działa rozstaw słupów. Mniejsza liczba podpór ułatwia parkowanie i zmniejsza ryzyko obicia samochodu, ale zwiększa obciążenie każdej ramy oraz fundamentu. Więcej słupów upraszcza konstrukcję dachu, lecz pogarsza funkcjonalność parkingu. Rozsądny projekt zaczyna się więc od naniesienia skrajni pojazdów, dróg manewrowych, odwodnienia i instalacji podziemnych, a nie od mechanicznego przyjęcia modułu katalogowego.

Na etapie zamówienia inwestor powinien otrzymać co najmniej:

• założenia dotyczące strefy śniegowej i wiatrowej,
• przyjętą kategorię terenu i wysokość obiektu,
• schemat konstrukcyjny oraz kombinacje oddziaływań,
• informację o dopuszczalnych ugięciach,
• parametry gruntu wykorzystane do projektu fundamentów,
• klasę stali i śrub,
• klasę wykonania konstrukcji,
• specyfikację ochrony antykorozyjnej,
• zasady odśnieżania i kontroli okresowej,
• ograniczenia dotyczące późniejszej zabudowy ścian i montażu fotowoltaiki.

Brak tych danych oznacza, że porównywane oferty mogą dotyczyć konstrukcji o zupełnie innym poziomie bezpieczeństwa. Niższa masa stali nie jest sama w sobie zaletą. Może wynikać z lepszego modelu statycznego, ale również z pominięcia zasp śnieżnych, ssania przy krawędziach, drugiego kierunku pracy płatwi albo wyrywania fundamentów.

Dodatkowe informacje na: https://sawo.com.pl

FAQ: najczęstsze pytania przed zamówieniem zadaszenia

Czy producent może zastosować jeden typ wiaty w całej Polsce?
Tylko wtedy, gdy wariant został obliczony dla najbardziej niekorzystnej lokalizacji i warunków terenowych objętych ofertą. Zwykle byłoby to nieekonomiczne, dlatego konstrukcje katalogowe powinny mieć jasno określone dopuszczalne strefy, wysokości i kategorie terenu.

Czy panele fotowoltaiczne można dołożyć po kilku latach?
Nie bez sprawdzenia projektu. Panele zwiększają ciężar stały, zmieniają działanie wiatru i mogą powodować lokalne gromadzenie śniegu. Trzeba sprawdzić płatwie, rygle, węzły, słupy, kotwy i fundamenty, a nie wyłącznie nośność szyn montażowych.

Czy większy spadek dachu zawsze zmniejsza obciążenie śniegiem?
Nie. Przy małych i umiarkowanych kątach redukcja może być niewielka albo żadna. Ponadto zsuwający się śnieg tworzy zagrożenie przy krawędzi dachu i może obciążać niższą połać, rynnę lub sąsiednią konstrukcję.

Co jest groźniejsze: śnieg czy wiatr?
Zależy od elementu. Śnieg często decyduje o ryglach i płatwiach, natomiast wiatr o pokryciu, stężeniach, kotwach i fundamentach. Nie można wskazać jednego dominującego oddziaływania dla całej konstrukcji.

Czy bardzo gruby słup oznacza bezpieczną wiatę?
Nie. Awaria może rozpocząć się od wyrwania wkrętu, wyboczenia płatwi, pęknięcia spoiny, utraty stateczności przestrzennej albo wyciągnięcia kotwy z betonu. Konstrukcja jest tak bezpieczna, jak jej najsłabszy istotny element.

Kiedy trzeba odśnieżać zadaszenie?
Próg powinien wynikać z dokumentacji konstrukcji i uwzględniać ciężar, a nie wyłącznie grubość warstwy. Mokry śnieg i lód są znacznie cięższe od świeżego puchu. Jeżeli instrukcja eksploatacji nie określa wartości granicznych ani sposobu kontroli, trzeba je ustalić z projektantem.

Czy otwarta wiata wymaga pozwolenia na budowę?
Procedura zależy od powierzchni, liczby stanowisk, lokalizacji, sposobu związania z gruntem i ustaleń planistycznych. Przed zamówieniem konstrukcji należy sprawdzić miejscowy plan albo warunki zabudowy oraz uzgodnić tryb realizacji z projektantem prowadzącym postępowanie administracyjne.

Pierwszy krok nie polega na wyborze koloru pokrycia ani rozstawu słupów z katalogu. Najpierw trzeba jednoznacznie ustalić współrzędne działki, wysokość nad poziomem morza, kategorię terenu, geometrię sąsiednich obiektów i parametry gruntu. Dopiero z takim zestawem danych można policzyć śnieg, wiatr oraz fundamenty. Najpilniejszym błędem do usunięcia jest korzystanie z „uniwersalnego” projektu bez wskazanej lokalizacji i bez jawnych założeń obciążeniowych.
